Ultrasone batterijlasser
Werkprincipe van de lasser van de ultrasone batterijpakket gebruikt ultrasone metaallassentechnologie om de metaaldraadharnas te lassen, en converteert hoogfrequente elektrische energie in mechanische trillingsergie via de transducer om te werken op de metaaldraadharnas .

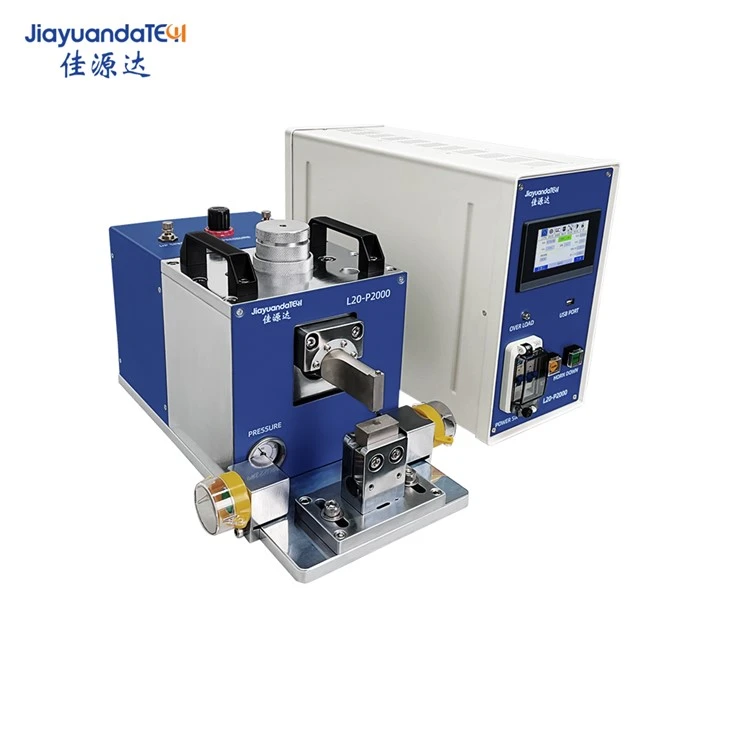

De ultrasone batterijpakketlasser bestaat uit twee delen: een machine en een ultrasone stroomgenerator .
-
De machine bestaat uit een chassis, een geleidepost, een transducer, een pneumatisch systeem, een PC -circuit en een onderste vorm .
-
Akoestische component: de akoestische component is samengesteld uit transducer en laskop . De transducer neemt piëzo -elektrische vibrator aan, waarvan de functie is om elektrische energie om te zetten in mechanische trillingen .} de omvormer is analoog aan de transformator in het circuit in het circuit, die de rol van mechanische damp speelt en de rol van mechanische stamp is en de rol van mechanische damp. Amplificatie . De laskop is ontworpen volgens de lasvereisten en de vorm van de las . Het speelt ook een rol van secundaire impedantietransformatie en amplitude -versterking . in termen van structuur en vorm, het laskop is niet gecompliceerd, maar het is het beste ontwerpen, de beste materialen en het beste materiaal en goed. vormen en grote maten zijn moeilijk te ontwerpen, en ze zijn over het algemeen ontworpen door fabrikanten .
-
Luchtdruksysteem: het luchtdruksysteem wordt aangedreven door gecomprimeerde lucht, via het schakelcircuit van de magneetventiel en duwt de cilinderzuiger om de laskop aan te drijven om omhoog en omlaag te bewegen . De drukregulerende klep wordt gebruikt om de luchtdruk te regelen, en de eenrichtingsgraadklep wordt gebruikt om de lifsnelheid te besturen .}}}}
Parameters
| Productmodel | L40-P800 | L20-P2000 | L20-P4500 |
| Stroomvoorziening | Enkele fase AC220V/AC110V Schakelbare 50Hz | Enkele fase AC220V/AC110V Schakelbare 50Hz | Enkele fase AC220V/AC110V Schakelbare 50Hz |
| Luchtvoorziening | Gecomprimeerde lucht 0.5-0.8 mpa | Gecomprimeerde lucht 0.5-0.8 mpa | Gecomprimeerde lucht 0.5-0.8 mpa |
| Ultrasone piekvermogen (W) | 500 | 1200 | 2600 |
| Maximale kracht van de machine (W) | 600 | 1500 | 2800 |
| Ultrasone frequentie (KHZ) | 40 | 20 | 20 |
| Maximale echo -tijd (s) | 0.4s | 0.4s | 0.4s |
| Verstelbare nauwkeurigheid van echografie -tijd (en) | 0.01s | 0.01s | 0.01s |
| Ultrasone schimmelverbinding draadgrootte | M8*1.25 | 1/2*20unf | 1/2*20unf |
| Gegevensuitvoer | Kan elke lasgegevens exporteren vanuit een externe USB -station | Kan elke lasgegevens exporteren vanuit een externe USB -station | Kan elke lasgegevens exporteren vanuit een externe USB -station |
| Bovenste schimmelgrootte (mm) | 4×4 | 4×4 8×4 | 12×4 8×4 |
| Onderste schimmelgrootte | 20 × 20 snelle demontage en vervangbaar | 20 × 20 snelle demontage en vervangbaar | 20 × 20 snelle demontage en vervangbaar |
| Maximaal aantal laslagen | 20 lagen koperen folie (negatieve elektrode) 20 lagen aluminiumfolie (positieve elektrode) | 30 lagen koperen folie (negatieve elektrode) 30 lagen aluminiumfolie (positieve elektrode) | 60 lagen koperen folie (negatieve elektrode) 60 lagen aluminiumfolie (positieve elektrode) |
FAQ
Vraag: Waarom kiest u voor een ultrasone batterijpakketlasser?
A: 1, hoge betrouwbaarheid: de machine zorgt voor uitstekende procescontrole door tijd, energie, vermogen en bovengrensbewaking .
2, Kostenbesparing: het vermijdt verbruiksartikelen zoals soldeer, flux, buigmaterialen en messing materialen, waardoor ultrasoon lassen het meest kosteneffectieve proces zijn .
3, Laag energieverbruik: de energie die nodig is door ultrasoon lassen is minder dan 1/3 van weerstandslassen, zonder voorverwarmen .
4, gereedschapsleven: ultrasone gereedschappen worden verwerkt door hoogwaardig gereedschapsstaal, met uitstekende slijtvastheid, eenvoudige installatie, hoge lasnauwkeurigheid .
5, Hoog efficiëntie en automatisering: typische lassnelheid is niet meer dan 0 . 5 seconden, klein formaat, minder onderhoudswerklast, sterk aanpassingsvermogen, zodat ultrasone apparatuur de eerste keuze wordt voor automatische assemblagelijn.
6, Lage werktemperatuur: omdat ultrasoon lassen niet veel warmte produceert, dus het zal het metaalwerkstuk niet laten gloeien, zal de plastic schaal niet smelten, ook geen koelwater nodig .
7, naast isolatie: in de meeste gevallen zorgt de hoogfrequente wrijving van ultrasoon lassen ervoor
Toepassingen
Ultrasonic Battery Pack Welder is suitable for: automobile copper and aluminum wire harness, electrical lead and terminal, copper wire harness and copper end piece, motor connector connection wire, wire and electronic component, copper stranded wire and terminal, motorcycle wiring harness terminal, electrical wiring terminal, relay connection Plug-in, motor wire and end piece, wire harness forming, battery wire and terminal, copper and aluminum wire harness en eindstuk, auto-airbag draadharnas, metalen gevlochten draadharnas, draadharnas en dunne staaf, multi-strenged draad en kabel, kabelboom van elektrische voertuigen, grote draad en terminal, elektromagnetische draadterminal, koperen textiel .
